Redis集群的实现原理是什么?

为什么需要集群？

在讲Redis集群架构之前，我们先简单讲下Redis单实例的架构，从最开始的一主N从，到读写分离，再到Sentinel哨兵机制，单实例的Redis缓存足以应对大多数的使用场景，也能实现主从故障迁移。

  • 单实例 Redis 缓存在某些场景下存在问题：

  • 写并发：单实例读写分离能解决读操作负载均衡，但写操作全在 master 节点，海量数据高并发时，该节点易出现写瓶颈，压力上升。

  • 海量数据的存储压力：单实例仅靠一台 Master 存储，面对海量数据难以应付，数据量大导致持久化成本高，可能阻塞服务器，降低服务请求成功率与服务稳定性。

  • Redis 集群提供完善方案，解决了存储受单机限制和写操作无法负载均衡的问题。

什么是集群？

  • Redis 3.0 加入集群模式，带来以下特性：

  • 实现数据分布式存储：对数据分片，将不同数据存于不同 master 节点，解决海量数据存储问题。

  • 去中心化思想：无中心节点，客户端视整个集群为一个整体，可连接任意节点操作，如同操作单一 Redis 实例，无需代理中间件。若操作的 key 未分配到该节点，Redis 返回转向指令，指向正确节点。

  • 内置高可用机制：支持 N 个 master 节点，每个 master 节点可挂载多个 slave 节点。当 master 节点挂掉，集群会提升某个 slave 节点为新的 master 节点。

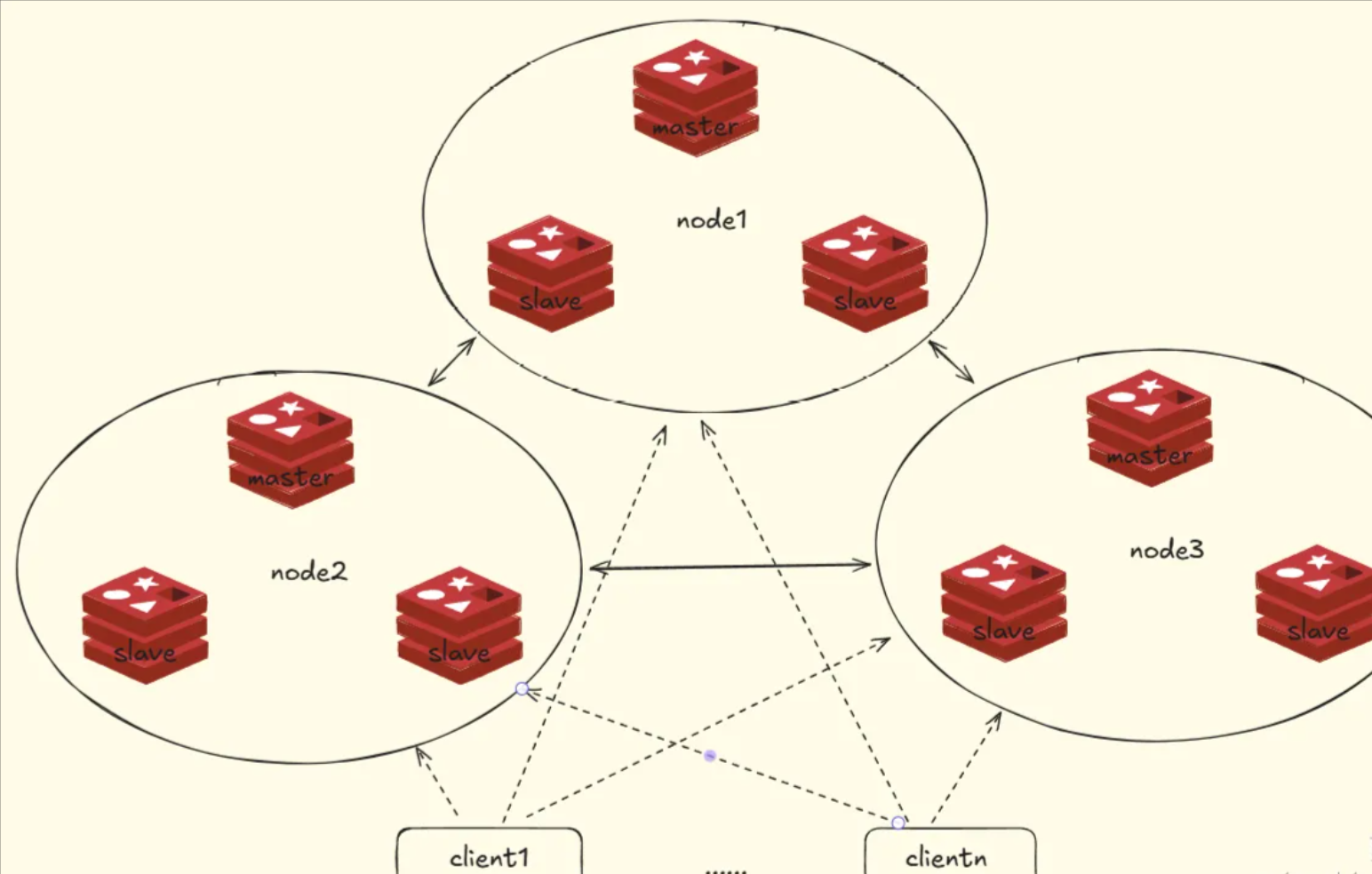

如上图所示，Redis集群可以看成多个主从架构组合起来的，每一个主从架构可以看成一个节点（其中，只有master节点具有处理请求的能力，slave节点主要是用于节点的高可用）

哈希槽算法

什么是哈希槽算法？

分布式存储需考虑如何将数据拆分到不同 Redis 服务器，常见分区算法有 hash 算法、一致性 hash 算法。

  • 普通 hash 算法：

  • 计算方式：将 key 用 hash 算法计算后按节点数量取余，即 hash (key)% N。

  • 优点：简单。

  • 缺点：扩容或摘除节点时需重新计算映射关系，导致数据重新迁移。

  • 一致性 hash 算法：

  • 计算方式：为每个节点分配一个 token 构成哈希环，查找时先算 key 的 hash 值，再顺时针找第一个大于等于该哈希值的 token 节点。

  • 优点：加入和删除节点仅影响相邻两个节点。

  • 缺点：加减节点会造成部分数据无法命中，一般用于缓存，且适用于节点量大的情况，扩容通常增加一倍节点以保障数据负载均衡 。

Redis 集群采用哈希槽分区算法：

  • 集群中有 16384 个哈希槽（范围 0 - 16383），不同哈希槽分布在不同 Redis 节点管理，每个节点负责部分哈希槽。
  • 数据操作时，集群用 CRC16 算法对 key 计算并对 16384 取模（slot = CRC16 (key)%16383 ），得到的值就是 Key - Value 要放入的槽。
  • 通过该值找到对应槽的 Redis 节点，进而在该节点进行存取操作。

使用哈希槽的好处就在于可以方便的添加或者移除节点，并且无论是添加删除或者修改某一个节点，都不会造成集群不可用的状态。当需要增加节点时，只需要把其他节点的某些哈希槽挪到新节点就可以了；当需要移除节点时，只需要把移除节点上的哈希槽挪到其他节点就行了；哈希槽数据分区算法具有以下几种特点：

  • 解耦数据和节点之间的关系，简化了扩容和收缩难度；
  • 节点自身维护槽的映射关系，不需要客户端代理服务维护槽分区元数据
  • 支持节点、槽、键之间的映射查询，用于数据路由，在线伸缩等场景

槽的迁移与指派命令：CLUSTER ADDSLOTS 0 1 2 3 4 … 5000

Redis中哈希槽相关的数据结构

  1. clusterNode数据结构：保存节点的当前状态，比如节点的创建时间，节点的名字，节点当前的配置纪元，节点的IP和地址，等等。

// 定义一个名为 clusterNode 的结构体，用于表示 Redis 集群中的节点 typedef struct clusterNode { // 节点对象的创建时间，以毫秒为单位的时间戳 mstime_t ctime; /* Node object creation time. / // 节点名称，是一个十六进制字符串，长度为 REDIS_CLUSTER_NAMELEN（通常为 40 字节，SHA1 哈希值的长度） char name[REDIS_CLUSTER_NAMELEN]; / Node name, hex string, sha1-size / // 节点的标志位，用于表示节点的各种状态，如是否是主节点、从节点、是否下线等，取值为 REDIS_NODE_… 系列的常量 int flags; / REDIS_NODE_… / // 该节点观察到的最后一个配置纪元，用于集群配置的版本管理 uint64_t configEpoch; / Last configEpoch observed for this node / // 一个数组，用于表示该节点负责的哈希槽。每个字节表示 8 个哈希槽，REDIS_CLUSTER_SLOTS 通常为 16384，所以数组大小为 16384 / 8 unsigned char slots[REDIS_CLUSTER_SLOTS/8]; / slots handled by this node / // 该节点负责的哈希槽数量 int numslots; / Number of slots handled by this node / // 如果该节点是主节点，这个字段表示它拥有的从节点数量 int numslaves; / Number of slave nodes, if this is a master / // 一个指针数组，指向该主节点的所有从节点 struct clusterNode **slaves; / pointers to slave nodes / // 指向该从节点的主节点，如果该节点本身是主节点，则为 NULL struct clusterNode *slaveof; / pointer to the master node / // 最近一次发送 PING 命令的时间，以毫秒为单位的时间戳 mstime_t ping_sent; / Unix time we sent latest ping / // 最近一次接收到 PONG 响应的时间，以毫秒为单位的时间戳 mstime_t pong_received; / Unix time we received the pong / // 当该节点被标记为 FAIL 状态的时间，以毫秒为单位的时间戳 mstime_t fail_time; / Unix time when FAIL flag was set / // 最近一次为该主节点的某个从节点投票的时间，以毫秒为单位的时间戳 mstime_t voted_time; / Last time we voted for a slave of this master / // 最近一次接收到该节点的复制偏移量的时间，以毫秒为单位的时间戳 mstime_t repl_offset_time; / Unix time we received offset for this node / // 该节点最近已知的复制偏移量，用于主从复制的同步 PORT_LONGLONG repl_offset; / Last known repl offset for this node. / // 该节点最近已知的 IP 地址，长度为 REDIS_IP_STR_LEN char ip[REDIS_IP_STR_LEN]; / Latest known IP address of this node / // 该节点最近已知的端口号 int port; / Latest known port of this node */
// 指向与该节点的 TCP/IP 连接的结构体 clusterLink *link; /* TCP/IP link with this node */
// 一个链表，存储了所有报告该节点为失败的节点信息 list *fail_reports; /* List of nodes signaling this as failing */ } clusterNode;

  1. clusterState数据结构：记录当前节点所认为的集群目前所处的状态。 // 定义一个名为 clusterState 的结构体，用于表示 Redis 集群的整体状态 typedef struct clusterState { `// 指向代表本节点的 clusterNode 结构体指针 clusterNode *myself; /* This node */` `// 当前的集群配置纪元，用于标识集群配置的版本 uint64_t currentEpoch;` `// 集群的当前状态，取值为 REDIS_CLUSTER_OK（集群正常）、REDIS_CLUSTER_FAIL（集群故障）等相关常量 int state; /* REDIS_CLUSTER_OK, REDIS_CLUSTER_FAIL,... */` `// 至少负责一个哈希槽的主节点数量 int size; /* Num of master nodes with at least one slot */` `// 一个字典，用于通过节点名称（字符串）查找对应的 clusterNode 结构体，方便快速定位节点 dict *nodes; /* Hash table of name -> clusterNode structures */` `// 一个字典，存储了在一段时间内不重新添加的节点，这些节点可能是出现问题或正在被处理的节点 dict *nodes_black_list; /* Nodes we don't re-add for a few seconds. */` `// 一个数组，长度为 REDIS_CLUSTER_SLOTS（16384），每个元素指向一个 clusterNode 结构体，表示正在将某个哈希槽迁移到的目标节点 clusterNode *migrating_slots_to[REDIS_CLUSTER_SLOTS];` `// 一个数组，长度为 REDIS_CLUSTER_SLOTS（16384），每个元素指向一个 clusterNode 结构体，表示正在从某个节点导入哈希槽 clusterNode *importing_slots_from[REDIS_CLUSTER_SLOTS];` `// 一个数组，长度为 REDIS_CLUSTER_SLOTS（16384），每个元素指向一个 clusterNode 结构体，保存所有哈希槽位的分配情况 clusterNode *slots[REDIS_CLUSTER_SLOTS];//保存所有槽位分配情况` `// 一个跳跃表，用于存储哈希槽到键的映射关系，方便根据哈希槽查找相关的键 zskiplist *slots_to_keys; /* 以下字段用于从节点在选举中的状态 */ // 上次或下次选举的时间，以毫秒为单位的时间戳 mstime_t failover_auth_time; /* Time of previous or next election. */ // 到目前为止收到的投票数 int failover_auth_count; /* Number of votes received so far. */ // 表示是否已经请求过投票，为真则表示已经请求过 int failover_auth_sent; /* True if we already asked for votes. */` `// 当前从节点在本次选举请求中的排名 int failover_auth_rank; /* This slave rank for current auth request. */` `// 当前选举的纪元 uint64_t failover_auth_epoch; /* Epoch of the current election. */ // 表示从节点当前不能进行故障转移的原因，取值为 CANT_FAILOVER_* 系列的宏定义 int cant_failover_reason; /* Why a slave is currently not able to failover. See the CANT_FAILOVER_* macros. */` `/* 手动故障转移的通用状态 */` `// 手动故障转移的时间限制（以毫秒为单位的 Unix 时间戳），如果没有正在进行的手动故障转移，则为零 mstime_t mf_end; /* Manual failover time limit (ms unixtime). It is zero if there is no MF in progress. */` `/* 主节点手动故障转移的状态 */ /` `/ 执行手动故障转移的从节点指针 clusterNode *mf_slave; /* Slave performing the manual failover. */` `/* 从节点手动故障转移的状态 */` `// 从节点开始手动故障转移所需的主节点偏移量，如果尚未收到则为零 PORT_LONGLONG mf_master_offset; /* Master offset the slave needs to start MF or zero if stil not received. */` `// 如果非零，表示手动故障转移可以开始请求主节点投票 int mf_can_start; `/* If non-zero signal that the manual failover can start requesting masters vote. */` `/* 以下字段用于主节点在选举中的状态 */` `// 上次授予投票的纪元 uint64_t lastVoteEpoch; /* Epoch of the last vote granted. */ `// 在 clusterBeforeSleep() 函数中需要完成的任务数量 int todo_before_sleep; /* Things to do in clusterBeforeSleep(). */` `// 通过集群总线发送的消息数量 PORT_LONGLONG stats_bus_messages_sent; /* Num of msg sent via cluster bus. */` `// 通过集群总线接收的消息数量 PORT_LONGLONG stats_bus_messages_received; /* Num of msg rcvd via cluster bus.*/ } clusterState;

节点的槽指派信息

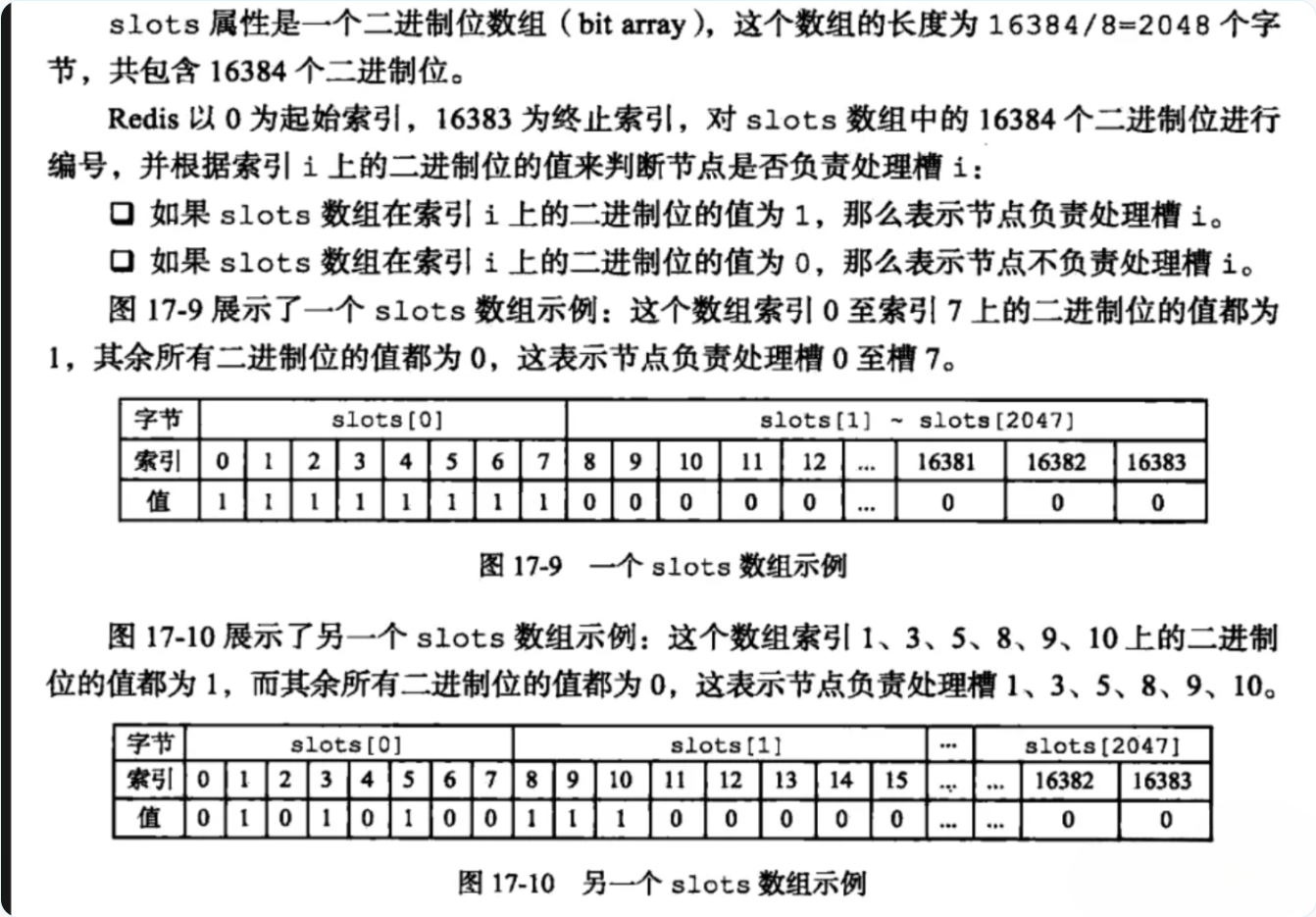

clusterNode数据结构的slots属性和numslot属性记录了节点负责处理那些槽：slots属性是一个二进制位数组(bit array)，这个数组的长度为16384/8=2048个字节，共包含16384个二进制位。Master节点用bit来标识对于某个槽自己是否拥有，时间复杂度为O(1)

集群所有槽的指派信息

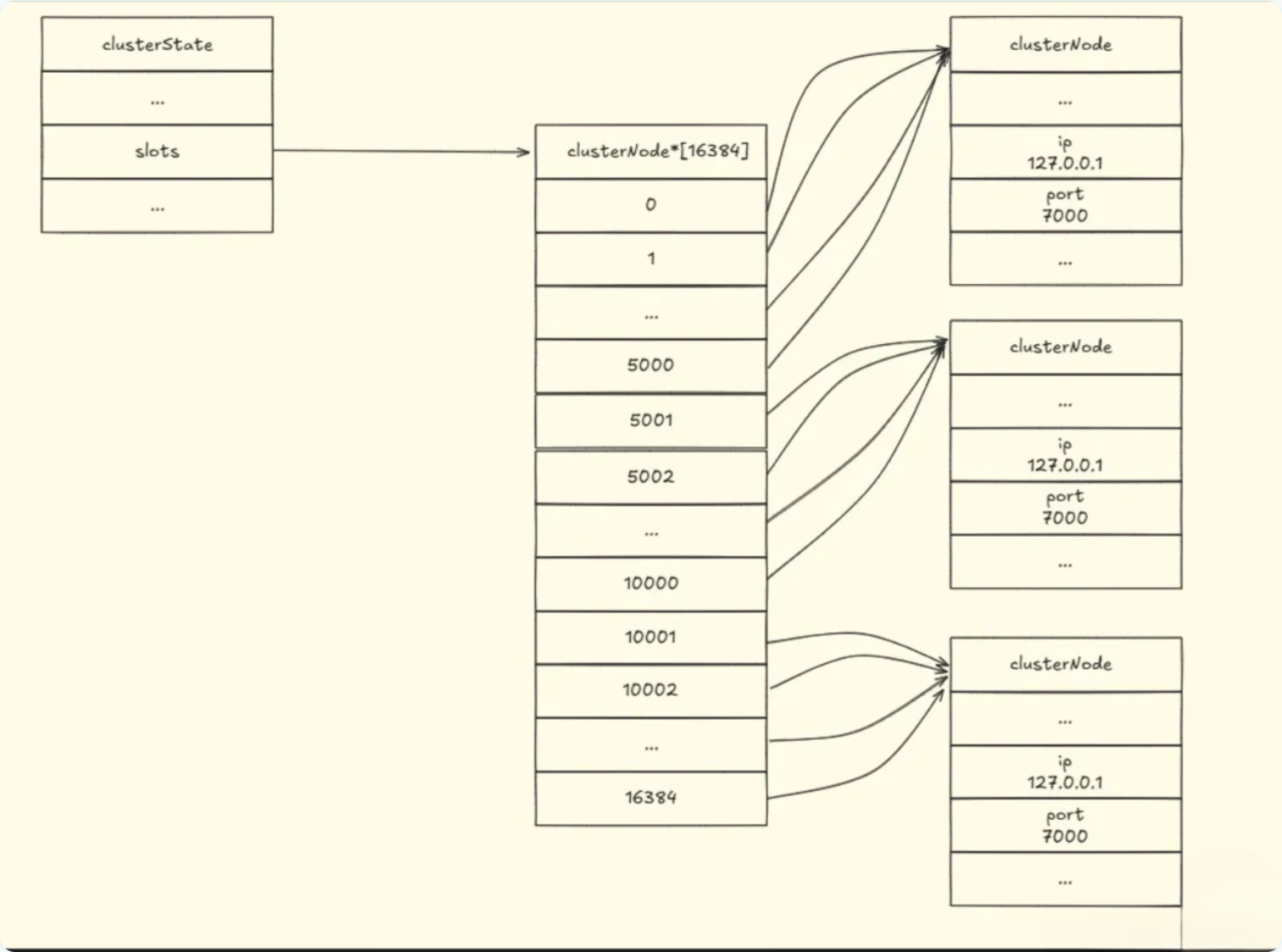

当收到集群中其他节点发送的信息时，通过将节点槽的指派信息保存在本地的clusterState.slots数组里面，程序要检查槽i是否已经被指派，又或者取得负责处理槽i的节点，只需要访问clusterState.slots[i]的值即可，时间复杂度仅为O(1)

ClusterState 中的 Slots 数组下标对应槽，槽信息对应 clusterNode（缓存节点），节点含实际 Redis 缓存服务的 IP 和 Port 信息。Redis Cluster 通讯机制确保各节点有其他节点和槽数据对应关系，因每个节点都有 ClusterState 记录所有槽与节点对应关系，所以客户端访问集群中任意节点都可路由到对应节点。

集群的请求重定向

前面讲到，Redis集群在客户端层面没有采用代理，并且无论Redis 的客户端访问集群中的哪个节点都可以路由到对应的节点上，下面来看看 Redis 客户端是如何通过路由来调用缓存节点的：

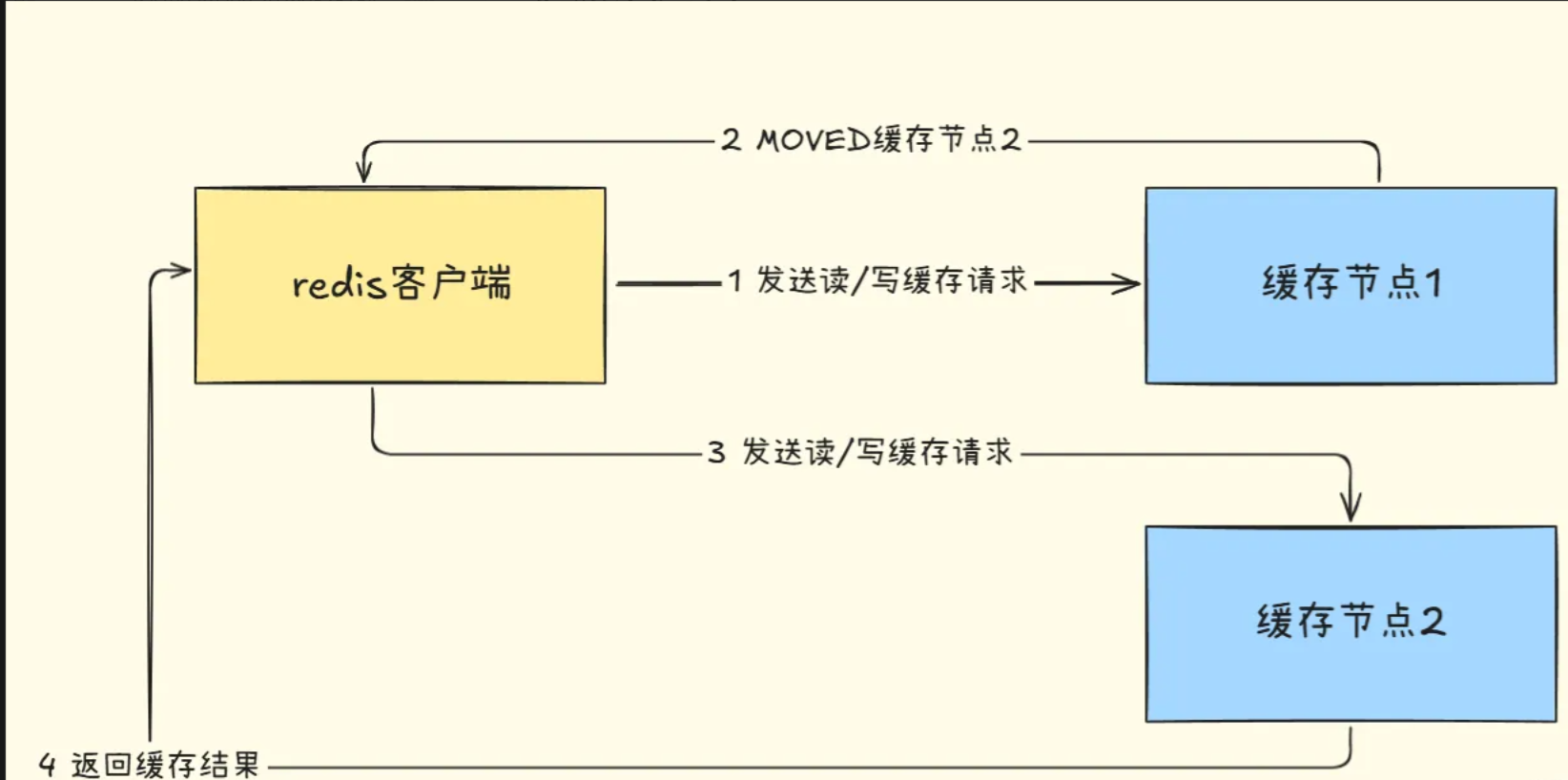

  1. MOVED请求

  • Redis 客户端经计算找 “缓存节点 1” 操作数据。
  • 因数据迁移等，对应 Slot 数据到 “缓存节点 2”，客户端无法从 “缓存节点 1” 获取。
  • “缓存节点 1” 存集群节点信息，知数据在 “缓存节点 2”，发 MOVED 重定向请求。
  • 客户端获 “缓存节点 2” 地址，继续访问并拿到数据。

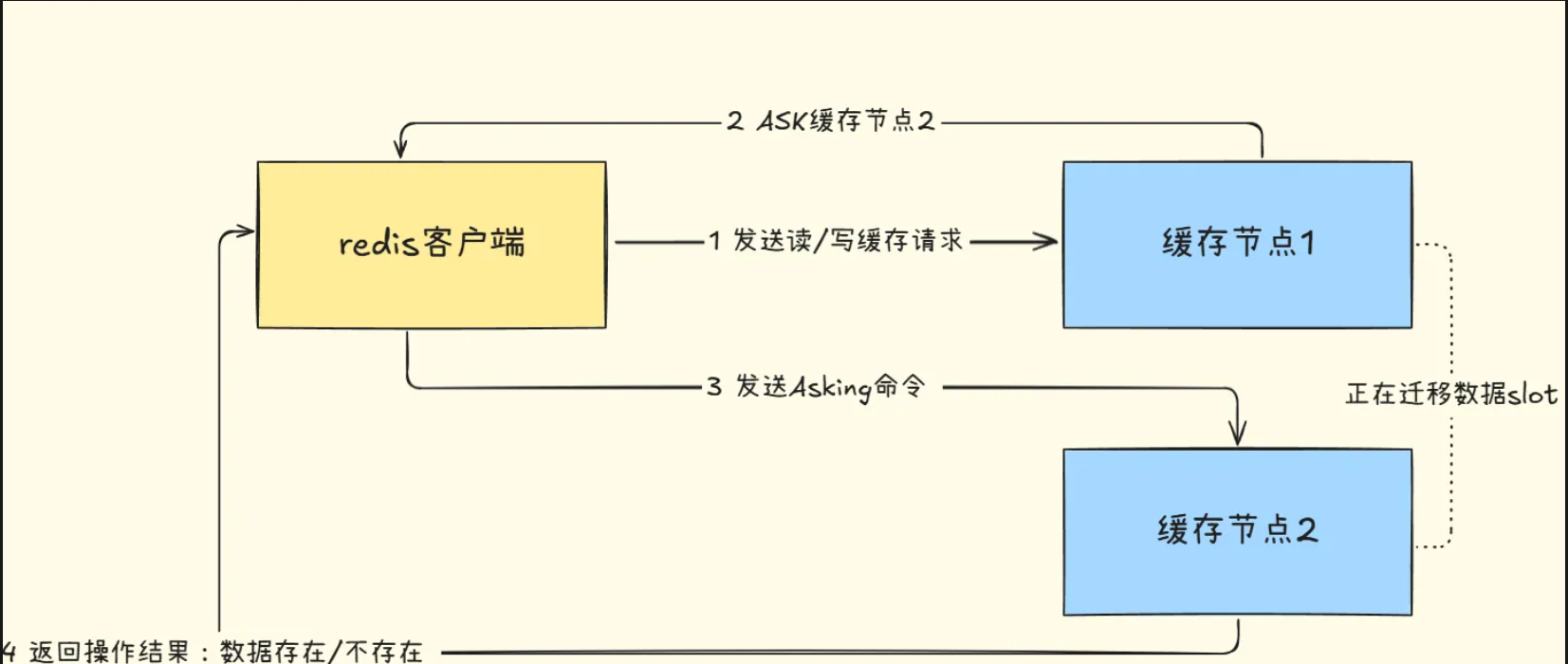

  1. ASK请求

上面的例子说明了，数据 Slot 从“缓存节点1”已经迁移到“缓存节点2”了，那么客户端可以直接找“缓存节点2”要数据。那么如果两个缓存节点正在做节点的数据迁移，此时客户端请求会如何处理呢？

  • Redis 客户端向 “缓存节点 1” 发出请求。

  • 若 “缓存节点 1” 正向 “缓存节点 2” 迁移数据且未命中对应 Slot：

  • “缓存节点 1” 会返回客户端一个 ASK 重定向请求，并告知 “缓存节点 2” 的地址。

  • 客户端向 “缓存节点 2” 发送 Asking 命令，询问所需数据是否在 “缓存节点 2” 上。

  • “缓存节点 2” 接到消息后，返回数据是否存在的结果。

  1. 频繁重定向造成的网络开销的处理：smart客户端

  2. 什么是smart客户端

在大部分情况下，可能都会出现一次请求重定向才能找到正确的节点，这个重定向过程显然会增加集群的网络负担和单次请求耗时。所以大部分的客户端都是smart的。所谓 smart客户端，就是指客户端本地维护一份hashslot => node的映射表缓存，大部分情况下，直接走本地缓存就可以找到hashslot => node，不需要通过节点进行moved重定向，

  1. JedisCluster的工作原理

  • JedisCluster 初始化时：

  • 随机选择一个 node。

  • 初始化 hashslot => node 映射表。

  • 为每个节点创建一个 JedisPool 连接池。

  • 每次基于 JedisCluster 执行操作时：

  • 先在本地计算 key 的 hashslot。

  • 在本地映射表找到对应的节点 node。

  • 存在两种情况：

  • 若该 node 仍持有此 hashslot，则操作正常进行。

  • 若进行了 reshard 操作，hashslot 不在该 node 上，会返回 moved。

  • 当 JedisCluster API 发现对应节点返回 moved 时：

  • 利用节点返回的元数据，更新本地的 hashslot => node 映射表缓存。

  • 重复上述步骤直至找到对应节点。

  • 若重试超过 5 次：

  • 报错，抛出 JedisClusterMaxRedirectionException。

  1. hashslot迁移和ask重定向

若 hashslot 正在迁移，会向客户端返回 ask 重定向，客户端接收后重新定位到目标节点执行；因 ask 发生在迁移过程中，JedisCluster API 收到 ask 不会更新 hashslot 本地缓存。ASK 和 MOVED 虽都是对客户端的重定向控制，但有本质区别：ASK 重定向表明集群正在进行 slot 数据迁移，客户端无法知晓迁移完成时间，属于临时性重定向，客户端不更新 slots 缓存；MOVED 重定向说明键对应的槽已明确指定到新节点，客户端需更新 slots 缓存。

Redis集群中节点的通信机制：goosip协议

Redis 集群的哈希槽算法解决数据存取问题，不同哈希槽分布在不同节点，各节点维护自身认知的集群状态，且集群采用去中心化架构。当集群状态如新节点加入、slot 迁移、节点宕机、从节点提升为主节点等发生变化时，需让其他节点尽快知晓，那么 Redis 如何处理以及不同节点间怎样通信以维护集群同步状态的呢？

在Redis集群中，不同的节点之间采用gossip协议进行通信，节点之间通讯的目的是为了维护节点之间的元数据信息。这些元数据就是每个节点包含哪些数据，是否出现故障，通过gossip协议，达到最终数据的一致性。
